Pneumatski kuglasti ventil

Vaš vodeći proizvođač i dobavljač električnih aktuatora u Kini!
1. Profesionalni tim

Ne samo da imamo mlad i strastven prodajni tim koji vam je dostupan 24 sata dnevno, 7 dana u tjednu, već i iskusan tehnički tim koji će vam pomoći riješiti sve tehničke izazove u rješenjima za automatizaciju ventila.

2. Napredna oprema

Imamo visokoprecizni CNC obradni centar i 6 linija proizvoda za osiguranje stabilnosti i pouzdanosti kvalitete proizvoda.

3. Bogato iskustvo

Naša radionica je učinkovit i dobro organiziran radni prostor, opremljen suvremenom opremom i kvalificiranim tehničarima. Provodi se redovito održavanje i održavanje opreme kako bi se osigurali besprijekorni proizvodni procesi.

4. CE/SIL/ATEX/EAC certificirani proizvodi

Osiguravamo izvrsnu kvalitetu proizvoda rigoroznom kontrolom kvalitete, visokokvalitetnim materijalima i proizvodnim procesima, kao i usmjerenošću na zahtjeve kupaca.

Dom 1234 Posljednja stranica 1/4
Electric Actuator for Butterfly Valve

Što je pneumatski kuglasti ventil?



Pneumatski kuglasti ventil je kuglasti ventil koji kontrolira protok

tekućine ili plinovi. To je kombinacija kuglastog ventila i pneumatskog aktuatora.

Kako radi pneumatski kuglasti ventil?



Pneumatski kuglasti ventil može se čvrsto zatvoriti samo radom izvora zraka pneumatskog aktuatora koji se okreće za 90 stupnjeva i malim okretnim momentom. Potpuno jednaka šupljina tijela ventila pruža mali otpor, ravni kanal protoka za medij. Općenito govoreći, kuglasti ventili su najprikladniji za izravno otvaranje i zatvaranje. Glavne značajke kuglastog ventila su njegova kompaktna struktura, jednostavno rukovanje i održavanje, pogodan za opće radne medije kao što su voda, otapala, kiseline i prirodni plin, ali i za medije s teškim radnim uvjetima, kao što su kisik, vodikov peroksid, metan i etilen. Kuglasti ventil može biti integriran ili kombiniran.

Pneumatic Wafer Butterfly Valve




Koje su karakteristike pneumatskog kuglastog ventila?
1. Brzina rotacije

Brzina rotacije je brzina pri kojoj kugla aktiviranog kuglastog ventila napravi potpunu rotaciju (90- stupnjeva). Tipično za jedinice iste veličine, brzina rotacije električnog kuglastog ventila niža je od one pneumatskog kuglastog ventila.

2. Životni vijek

Životni vijek opreme je vrijeme u kojem je jedinica potpuno funkcionalna i operativna. Pneumatski kuglasti ventili imaju manje komponenti i lakši su za održavanje; stoga imaju duži životni vijek od svojih električnih analoga. Električni aktuatori imaju nekoliko komponenti koje zahtijevaju održavanje, poput električne zavojnice, elektroničkog pokretača, mehaničkog pokretača itd.

3. Preciznost

Preciznost ili modulacija je za jedinice koje se zaustavljaju na djelomično otvorenoj točki (tj. 20-stupnjeva otvorene) kako bi se točnije regulirao protok. I pneumatski i električni aktuatori su precizni u radu, ali motorizirani kuglasti ventili imaju višu razinu preciznosti. Električni kuglasti ventil može se otvarati i zatvarati u vrlo preciznim stupnjevima. Pneumatski aktuatori provode modulaciju kontrolirajući tlak zraka na ulaznom otvoru. Propuštanje ili fluktuacije tlaka mogu lako utjecati na položaj ventila. Električni aktuatori, s druge strane, koriste točne električne upravljačke signale za provođenje upravljanja. Dodatne informacije možete pronaći u našem članku o električnim modulirajućim kuglastim i leptirastim ventilima.

4. Potrošnja energije

Potrošnja energije je energija potrebna aktuatoru za okretanje ventila. Za usporedbu, potrošnja energije kuglastih ventila s električnim pogonom je manja od pneumatskih kuglastih ventila. U pneumatskim aktuatorima, cijeli sustav kompresije zraka (kompresor, filtri, maziva, snaga, itd.) odgovoran je za njihovu veliku potrošnju energije.

5. Siguran na greške

Ovo je sigurnosna značajka dizajnirana za automatsko otvaranje ili zatvaranje ventila u slučaju nestanka struje. Tipično je lakše i jeftinije imati sigurnosni mehanizam na pneumatskom kuglastom ventilu nego na motorno aktiviranom kuglastom ventilu. Pneumatski aktuatori su vrlo česti i koriste oprugu za vraćanje u osnovni položaj te su idealni kao sigurnosno rješenje. Električni aktuatori sa sigurnosnim mehanizmom mogu raditi s baterijom ili oprugom i obično su skuplji od pneumatskog rješenja.

6. Trošak

Trošak pneumatskog kuglastog ventila obično je niži od električnog jer je dizajn aktuatora manje složen. Međutim, to ne uzima u obzir troškove komponenti pneumatskog sustava, kao što su kompresor, priprema zraka, cijevi, itd. Kada pneumatski sustav nije dostupan u blizini ventila, obično se daje prednost električnom pokretanju. Rad pneumatskog ventila je dugoročno skuplji zbog veće potrošnje energije i gubitaka energije koji su posljedica proizvodnje komprimiranog zraka.

7. Povratne informacije o poziciji

Indikatori položaja pokazuju položaj aktuatora u bilo kojem trenutku. Obično se postavljaju na vrh aktuatora radi dobre vidljivosti. Većina pneumatskih pokretača može biti opremljena graničnim prekidačem na vrhu za električnu povratnu informaciju. Mnogi električni aktuatori imaju unutarnje granične sklopke za povratnu informaciju o položaju. Međutim, osnovni aktuatori nemaju ovu značajku.

8. Raspon veličine/momenta

Okretni moment je rotacijska sila potrebna kuglastom ventilu za okretanje. Pneumatski aktuatori nude mnogo veći okretni moment po jedinici veličine od električnih aktuatora. Stoga je za aplikacije koje zahtijevaju veliki ventil ili veliki zakretni moment obično bolja opcija pneumatski kuglasti ventil.

9. Opasni uvjeti

Električni kuglasti ventil mora imati NEMA/ATEX certifikat prije nego što može raditi u opasnim uvjetima. Pneumatski aktuatori su, međutim, dostupniji s ATEX certifikatom. Također, niti stvaraju elektromagnetske smetnje niti na njih utječu. Za razliku od svojih električnih analoga, pneumatski aktuatori nisu osjetljivi na vlažna okruženja, niti su podložni pregrijavanju.





Koje su komponente pneumatskog kuglastog ventila?

Heavy Duty Rotary Pneumatic Actuator

Pneumatski

Odnosi se na korištenje zraka ili plina pod pritiskom za stvaranje energije.

Electric Actuator for Ball Valve

Pokretač

Komponenta koja se koristi za automatizirano upravljanje kuglastim ventilom.

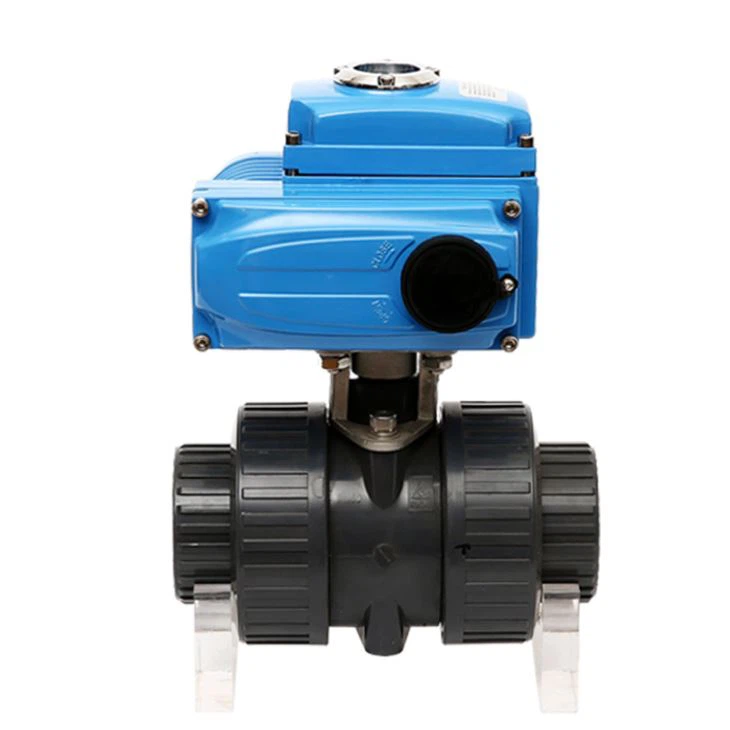

Electric True Union Ball Valve

kuglasti ventil

Četvrtinski ventil za uključivanje/isključivanje koji kontrolira protok medija putem zakretne kuglice.



Pneumaic Actuator With Manual Override

Koje su prednosti korištenja pneumatskog kuglastog ventila?





Brzi odgovor i kontrola

Pneumatski kuglasti ventil može se brzo otvoriti i zatvoriti kako bi se postigla brza i precizna kontrola tekućine.

Visoka pouzdanost i dug životni vijek

Pneumatski kuglasti ventil ima jednostavnu strukturu, pouzdan rad i izrađen je od materijala otpornih na koroziju, s dugim vijekom trajanja.

Dobra izvedba brtvljenja

Pneumatski kuglasti ventil ima brtvu za pakiranje ili elastičnu brtvenu strukturu, koja može učinkovito spriječiti curenje medija i poboljšati sigurnost i pouzdanost sustava.

Primjenjivo na opseg velikog kalibra

Pneumatski kuglasti ventili prikladni su za različite raspone kalibara i mogu rukovati velikim protokom medija kako bi zadovoljili potrebe različitih aplikacija.

Automatizacija i daljinsko upravljanje

Pneumatski kuglasti ventil može se integrirati s automatskim sustavom upravljanja kako bi se ostvario daljinski nadzor i automatski rad te poboljšala razina inteligencije procesnog sustava.

Naš certifikat



201903131647139906681
CE EX za aktuator ventila
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 za pokretač ventila 01




Naša tvornica
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08
Vrhunski vodič za pneumatski kuglasti ventil

P: Čemu služi pneumatski kuglasti ventil?

O: Pneumatski kuglasti ventili vrsta su ventila koji se koristi u raznim industrijskim primjenama za kontrolu protoka tekućina, poput vode, nafte, plina i kemikalija. Ovi ventili rade rotiranjem kuglice s rupom kroz nju, koja može blokirati ili omogućiti prolazak tekućine.

P: Koja je uobičajena primjena kuglastih ventila?

O: Kuglasti ventili se obično koriste kao ventili za zatvaranje tekućine u kopnenim i offshore postrojenjima za proizvodnju nafte i plina. Također se koriste u pećima za napajanje sustava gorivog plina. Kuglasti ventili su dizajnirani za kontrolu protoka visokotlačnih plinova i tekućina s minimalnim padom tlaka.

P: Kako radi kuglasti ventil koji se pokreće zrakom?

O: Pneumatski pokretači kontroliraju kuglaste ventile pretvorbom energije komprimiranog zraka u mehaničko gibanje. Rotacijsko mehaničko gibanje potrebno je u kuglastom ventilu za okret od 90 stupnjeva. Kuglasti ventili pneumatskog aktuatora mogu biti jednosmjerni ili dvosmjerni.

P: Koja je funkcija kuglastog ventila aktuatora?

O: Aktivirani kuglasti ventili su rotirajući kuglasti cijevni ventili koji dolaze bez ručki za ručno okretanje kako bi se omogućila ugradnja s aktuatorom. Ventili se koriste zajedno s aktuatorskim uređajem za automatiziranje otvaranja i zatvaranja ventila i stoga kontrolu protoka tekućine za vodovod.

P: Koja je funkcija pneumatskog ventila?

O: Pneumatski aktuatori dizajnirani su za rad klipa unutar zatvorenog cilindra. Tlak iz vanjskog izvora zraka ili plina pokreće aktuator, pomičući cilindar da potpuno otvori ili zatvori ventil ili djelomično modulira njegovo otvaranje/zatvaranje.

P: Koja je razlika između kuglastog ventila s aktiviranjem i solenoidnog ventila?

O: Uobičajeno, elektromagnetski ventili zahtijevaju snagu za otvaranje ili zatvaranje i više snage za držanje ventila u stanju pod naponom. Međutim, električni kuglasti ventili koriste snagu samo za otvaranje ili zatvaranje i ne zahtijevaju struju da ostanu u tom položaju. Međutim, postoje dizajni solenoidnih ventila koji ne zahtijevaju napajanje da ostanu u tom položaju.

P: Koje su 4 vrste kuglastih ventila?

O: Postoji pet općih stilova kućišta kuglastih ventila: jedno tijelo, trodijelno tijelo, podijeljeno tijelo, gornji ulaz i zavareni. Razlika se temelji na načinu na koji su dijelovi ventila - posebno kućište koje sadrži samu kuglu - proizvedeni i sastavljeni. Rad ventila je isti u svakom slučaju.

P: Koja je razlika između kuglastog ventila i zasunnog ventila?

O: Ovisi o aplikaciji. Kuglasti ventil je prikladniji za manje protoke, sve što zahtijeva više od 2 otvora ili za pitanja trajnosti/brtvljenja. Zasun je obično jeftiniji, bolji za veće protoke i zahtijeva manji prostor za ugradnju.

P: Koja je razlika između pneumatskih i motoriziranih ventila?

O: Električni aktuatori ventila prikladni su za primjene koje zahtijevaju preciznost, povratnu informaciju i digitalnu kontrolu, kao što su modulirajući ventili ili složeni sustavi. Nasuprot tome, aktuatori pneumatskih ventila bolji su za primjene koje zahtijevaju brzinu, okretni moment i sigurnost, kao što su on-off ventili ili teška okruženja.

P: Koje su glavne vrste pneumatskih regulacijskih ventila?

A: Pneumatski ventili s dvosmjernom kontrolom smjera.
Pneumatski ventili s trosmjernom regulacijom.
Pneumatski ventili s četverosmjernom kontrolom.
Pokretni ventili s pneumatskim oprugama.

P: Koje su prednosti zračnih ventila?

O: Jeftiniji od elektromagnetskih i ručno upravljanih ventila. Pouzdan: Jednostavna konstrukcija s malo dijelova. Visoke sile pomicanja i čvrsto brtvljenje. Sigurnost: Smanjuje rizik i pouzdaniji je pri radu u opasnim ili prljavim okruženjima.

P: Koja je razlika između 2-smjernih i 3-smjernih pneumatskih ventila?

O: 2-putni ventil je bilo koja vrsta ventila s dva priključka: ulaznim i izlaznim otvorom. 3-smjerni ventil ima tri otvora unutar tijela ventila koji se koriste kao ulazni, izlazni i ispušni.

P: Koja je funkcija kuglastog ventila u pneumatici?

O: Pneumatski kuglasti ventili vrsta su ventila koji se koristi u raznim industrijskim primjenama za kontrolu protoka tekućina, poput vode, nafte, plina i kemikalija. Ovi ventili rade rotiranjem kuglice s rupom kroz nju, koja može blokirati ili omogućiti prolazak tekućine.

P: Kako pneumatski ventil kontrolira protok zraka u sustavu?

O: Jednostavno rečeno, funkcija ventila za kontrolu protoka u pneumatskim sustavima je omogućiti korisnicima regulaciju tlaka i protoka (u određenom dijelu). Funkcija ventila može omogućiti niže brzine pokretača. Uređaj je dizajniran tako da propušta zrak u jednom smjeru, što stvara slobodan protok u drugom smjeru.

P: Koliko brzo radi ventil koji se pokreće zrakom?

O: Pogledajte specifikacije proizvoda. Općenito, manji ventili manji od 2 inča veličine cijevi, ciklus za oko jednu sekundu. Veći ventili do cijevi od 6 inča, ciklus za oko 1,5 sekunde. Ciklus je po rotaciji od 90 stupnjeva.

P: Koje certifikate treba imati ventil?

A: ANSI certifikati: Određuje tlak i temperaturu za prirubnice cijevi.
NEMA certifikati: Postavlja standarde za dizajn kuglastih ventila s električnim pogonom.
NSF certifikati: pružaju smjernice za odabir kuglastih ventila u pogonima za proizvodnju hrane, pića i lijekova.

P: Mogu li vani koristiti kuglasti ventil koji se pokreće zrakom?

O: Da, ventili na zračni pogon otporni su na vremenske uvjete prema materijalima od kojih su izrađeni. Nemojte prekoračiti specifikacije minimalne i maksimalne temperature.

P: Kakva je struktura kuglastog ventila?

O: Kuglasti ventili su uređaji za uključivanje/isključivanje na četvrtinu. Okretna kugla u središtu ventila kontrolira protok tekućeg ili plinovitog medija. Okretna kugla poznata je kao rotacijska kugla, a dizajnirana je s rupom (provrtom) u sredini. Stabljika na vrhu kugle okreće kuglu za otvaranje ili zatvaranje ventila.

Poznati smo kao jedan od najprofesionalnijih proizvođača i dobavljača pneumatskih kuglastih ventila u Kini, pružajući proizvode visoke kvalitete s konkurentnom cijenom. Slobodno kupite izdržljivi pneumatski kuglasti ventil na zalihama ovdje iz naše tvornice. Za cjenik i ponudu kontaktirajte nas.
